sábado, 29 de maio de 2010

EMENDA TORRADA - QUEM FEZ ISSO?

Um cliente me chamou pra ver porque a luz apagou.
O relato dele foi o seguinte: “Estávamos usando o chuveiro e quando ligaram o microondas a luz começou a piscar e apagou tudo...”
Beleza, vamos ver então.
Tem 220V na caixa do relógio (na minha própria casa já falhou a conexão do ramal da Eletropaulo).
Não chega o 220V no quadro de disjuntores, falta uma das fases.
O forro é de estuque então abri o telhado. Há duas emendas nas fases e neutro da entrada, uma próxima da junção do telhado com a laje da garagem e outra na boca do eletroduto que desce ao quadro.
A instalação é antiga (mais de 10 anos), os fios são rígidos, bitola de 12 AWG (equivalente a 3,3mm² - 20A de capacidade). Só o chuveiro já da 25A, o microondas mais 15A (se não tiver dourador). Ai já deu 40A.
Mas o problema mesmo são as emendas, e como uma imagem diz mais que palavras, olha a criminosa ai.
Legal né... Se esse problema fosse no neutro podia ter queimado muitos equipamentos na casa, o preferido é o computador.
Pois é gente, como ninguém vê a maior parte do serviço do Eletricista, ou às vezes faz um quebra galho e esquece ele lá, é importante observar como o profissional trabalha e qual a sua conduta quando questionado sobre normas e procedimentos.?. Um técnico pode parecer caro, mas é só por que tem picareta fazendo serviço barato, e o barato sai caro. Por acaso você obtura o dente no serralheiro? Fica ai mais esse exemplo da necessidade de adequação das instalações e a previsão de cargas complementares. A qualidade do material também é importante. Prefira os fios flexíveis, pois suas características favorecem a instalação e a reutilização dos acessos (eletrodutos), também a melhor capacidade de condução de corrente e dissipação de calor.

sexta-feira, 28 de maio de 2010

MISTÉRIO SOLUCIONADO

Em eletricidade muitas coisas são misteriosas, até mesmo para os mais experientes. Mas essa nós até que matamos rápido.

O motor de um ventilador de resfriamento duma máquina superaqueceu e desarmou o disjuntor motor, aquele cheirinho característico de verniz queimado tava lá, o curioso é que fazendo o teste de continuidade, aparentemente estava tudo OK. A mesma resistência foi encontrada entre as pontas do fechamento “estrela” (a rede lá é 380V) e entre os grupos de bobina (1-4; 2-5; 3-6).

Não havia continuidade com a carcaça.

Próximo passo, “megar” o motor, o nosso megômetro utiliza 6 pilhas AA, e como é comum em todo lugar (principalmente em almoxarifado de empresa) não havia as 6 pilhas para utilizar o “mega”, conclusão vamos ligar o motor.


Ligado o motor, corrente de pico, corrente nominal, e vai subindo então desarma o disjuntor. Novas medições, mesmo quadro. Liga de novo, mais 10 seg. e fumaça pra todo lado.

Previsível, que nada. Tem sempre dois ou três encarregados em cima e um gerente de braço crusado, pegando na sua mão e fazendo o serviço pra você.

O pior é que depois de tudo você ainda ouve "Aqui é assim mesmo, você acostuma", e não é pião que fala não.

O legal nisso tudo, é que “linha de produção” é o melhor lugar pra ser vidente, é só pegar um caso desses onde “não dá tempo” de comprar as pilhas ou de abrir o motor pra uma verificação mais a fundo, ai é só falar “vai dar pau” e colher os aplausos pelas suas previsões futuristas.


Conclusão, - “Abre o motor”.
E as pilhas? Não precisa mais. !!!

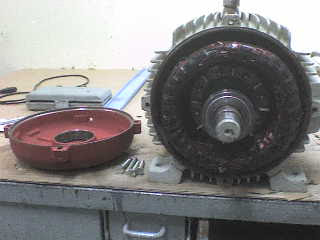

Não sei se da pra ver, uma das espiras, em determinado momento, se fundiu e danificou também as espiras de baixo que são do mesmo grupo. É esse pontinho na segunda bobina. Com o multímetro não há como verificar essa falha de isolação, pois o contato superficial foi o suficiente para dar continuidade em relação á tensão e corrente do multímetro, bastou mandar corrente de carga que abriu o bico. Foi só levantar a ponta do fio rompido que a bobina parou de conduzir.

É isso ai. Só onde a manutenção é vista como área técnica e não como parte da produção, é que teremos as condições ideais de trabalho, autonomia e confiança, para que sejam feitas as verificações necessárias e que o laudo técnico seja de fato um documento de competência e eficiência dos trabalhos da manutenção. Numa sexta-feira á tarde você ganhar 1 hora pra correr atrás de um motor novo, pode significar sua produção de sábado e até a de segunda-feira, dependendo do caso. É uma questão de gerenciamento de risco, imprescindível numa linha de produção.
Se o motor fosse aberto logo após os testes de continuidade, ganharíamos no mínimo essa uma hora abençoada que muitos gostariam de ter tido.
